机械动画中的虚拟装配,指的是什么?

时间:18-01-17 人气:674

虚拟装配是指在交互式虚拟装配环境中,用户使用各类交互设备(数据手套/位置跟踪器、鼠标/键盘、力反馈操作设备等)象在真实环境中一样对产品的零部件进行各类装配操作,从而使得用户能够对产品的可装配性进行分析、对产品零部件装配序列进行验证和规划、对装配操作人员进行培训等。

虚拟装配是隶属于机械三维动画中的一个派系,其特点是着重描写产品各部件的搭配,拆装等过程。与传统的机械三维动画相比:传统的机械动画描绘比较宽泛,包括设备的工作原理,实际运转情况,外形,构造等等都会展示,作为机械产品的说明书而言概括面非常全。而虚拟装配的特点是直接展示内部构造的拼装与连结,更像是一个说明书中的组装部分,对于设备的工作原理等等,虚拟装配动画中通常会一笔带过或者不会提及。

虚拟装配动画

虚拟装配是产品数字化定义中的一个重要环节,在虚拟技术领域和仿真领域中得到了广泛的应用研究。

通常有2种定义:

1.虚拟装配是一种零件模型按约束关系进行重新定位的过程,是有效分析产品设计合理性的一种手段。该定义强调虚拟装配技术是一种模型重新进行定位、分析过程。

虚拟装配

2.虚拟装配是根据产品设计的形状特性、精度特性,真实地模拟产品三维装配过程,并允许用户以交互方式控制产品的三维真实模拟装配过程,以检验产品的可装配性。

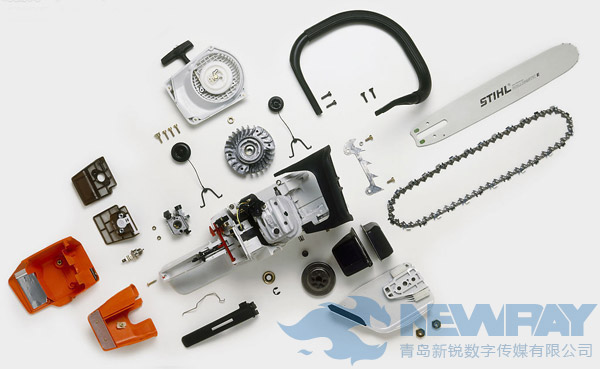

产品拆分动画

按照实现功能和目的的不同,目前针对虚拟装配的研究可以分为如下三类:以产品设计为中心的虚拟装配、以工艺规划为中心的虚拟装配和以虚拟原型为中心的虚拟装配。

1.以产品设计为中心的虚拟装配——

它以产品可装配性的全面改善为目的,通过模拟试装和定量分析,找出零部件结构设计中不适合装配或装配性能不好的结构特征,进行设计修改.最终保证所设计的产品从技术角度来讲装配是合理可行的。与传统的设计研发过程相比,所有的零件都是在虚拟空间中进行设计配备以及验证,从经济角度来讲降低了产品总成本,并且失败的作品无需进行回收,更加的环保。

虚拟装配

2.以工艺规划为中心的虚拟装配——

针对产品的装配工艺设计问题,基于产品信息模型和装配资源模型,采用计算机仿真和虚拟现实技术进行产品的装配工艺设计,从而获得可行且较优的装配工艺方案。

三维虚拟装配

3.以虚拟原型为中心的虚拟装配——

传统的虚拟装配系统都是以理想的刚性零件为基础,虚拟装配和虚拟原型技术的结合,可以有效分析零件制造和装配过程中的受力变形对产品装配性能的影响,为产品形状精度分析、公差优化设计提供可视化手段。

虚拟装配



虚拟装配

新锐数字传媒在虚拟装配技术方面,有自己的见解和独特的制作技术,通过我们的虚拟装配技术,可以使您的产品在虚拟设计环境下,完成对产品的总体设计进程控制并进行具体模型定义与分析,使其有效支持自上而下产品设计以及可制造性设计和可装配性设计。运用该技术,不但有利于并行工程的开展,而且还可以大大缩短产品开发周期,降低生产成本,提高产品在市场中的竞争力。
